雷德伺服在压铸机上的应用

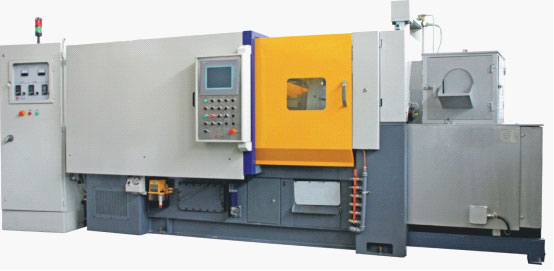

压铸机就是在压力作用下把熔融金属液压射到模具中冷却成型,开模后得到固体金属铸件的一系列工业铸造机械,最初用于压铸铅字。随着科学技术和工业生产的进步,尤其是随着汽车、摩托车以及家用电器等工业的发展,又从节能、节省原材料诸方面出发,压铸技术已获得极其迅速的发展。

压铸机工作工艺流程一般有开模、合模、压射、顶出,顶回等几个阶段,各个阶段需要不同的压力和流量。
普通压铸机,其多采用普通电机,在设备运行的不同阶段,电动机始终处于额定转速下运行,运行效率只有30%~60%,设备运行工况点远离其最高效率点。在启动时还有较大的冲击电流,造成的机械磨损和维修费用也较高,不仅损失电能较大,造成整个设备的工况也较差。
采用我司伺服系统的压铸机则在用电节能、延长设备寿命、降低维护成本和启动噪音上都有显著的效果。
1、节约电能。自动控制转速,提高功率因数,节约能耗,可降低30%-45%的能耗。
2、电机启动平稳,降低启动噪音,对电网产生的干扰也小。
3、延长设备使用寿命;全程自动控制转速,运行平稳,运行损耗摩擦小,发热大为降低
采取这种方案在减少电费的同时,因为伺服控制器本身具有过电压、欠电流、过流、过载和过热等保护功能,可有效避免由此而引发的各种故障,并能及时提供故障信息。由于伺服控制器可降低电机转速,因而减少了设备的磨损,延长了压铸机的检修周期和使用寿命。减少设备投资成本、维护成本,提高企业生产效率,增创企业效益。

雷德伺服在弹簧机上应用


近年来,随着电机永磁材料和同步电机控制技术的发展,伺服以其响应快、精度高的运动控制性能逐渐广泛应用于机床、包装、纺织、线材加工、电子制造等行业。 得益于伺服技术的广泛应用,弹簧制造机械(以下简称弹簧机)由过去采用纯机械结构改造为电气伺服结构,改造后其生产速度得到极大提高,制造出来的弹簧性能参数得到较大改善,且设备安装维护极为方便,也避免了因机械部件的长期磨损造成的产品性能下降。
弹簧机结构和弹簧成形工艺过程
弹簧机由操作显示器、控制器、伺服驱动器和伺服电机、机械结构部件(如齿轮、凸轮、刀具、压轮等)四部分组成,正面外观图如图1所示。控制器是弹簧机设备的核心大脑所在,伺服驱动器和伺服电机是设备的四肢臂膀所在。控制器提供编程界面以让用户根据所需要生产的弹簧要求设置工艺过程参数,再根据这些工艺过程参数向伺服驱动器发出运动控制指令,伺服电机在伺服驱动器的控制驱动下带动负载完成符合用户要求的工艺过程。

图1  弹簧机设备外观图


图2  弹簧成形工艺机械部件图


弹簧是在伺服驱动和机械部件的共同作用下成形的,主要机械部件图如图2所示,电气部分由凸轮轴、送线轴、卷芯轴三部分组成,凸轮轴负责切断刀具的移动,送线轴负责弹簧钢丝的移动。卷芯轴:卷芯除了可以在旋转让开空间来完成一些复杂的形状外,也可用来控制弹簧螺距,于是螺距便可做到数字化控制来简化调机的工序,因此减少调机时间。
弹簧成形工艺基本过程描述如下:运行前凸轮轴先归零,凸轮轴在机械凸轮的作用下带动刀具提刀,凸轮轴在单步设置的起始角度至结束角度这段时间内,送线轴根据设置的单步送线值送线,弹簧钢丝在送线压轮的挤压和其中一刀具顶端细沟槽的导引及另一刀具顶端斜披面导引的共同作用下,钢丝向前卷曲成形,送线长度达到设定值后凸轮轴在机械凸轮的作用下带动刀具落刀切断钢丝便生产出了一个弹簧,接着再进行下一个循环工作周期,这样弹簧便一个接一个生产出来。
工艺要求:批量生产时,弹簧长度误差≤0.1mm,弹簧间距误差≤0.05mm,且能连续生产,中途不能出现钢丝脱槽或切碎弹簧。这就对伺服的定位精度,响应时间有较高的要求,同时也要求送线轴伺服启停要迅速,停止时不能有抖动。
使用伺服的好处:纯机械结构改为电气伺服结构,改造后其生产速度得到极大提高,制造出来的弹簧性能参数得到较大改善,且设备安装维护极为方便,也避免了因机械部分的长期磨损造成的产品性能下降。
目前,雷德伺服已广泛地应用在加工中心、数控机床、注塑机、包装机械、纺织机械、激光切割设备等工业自动化领域。目前伺服常规同步伺服电机涉及100W-300KW,0.5-1500Nm,共有七个系列。伺服驱动器涉及额度电流从2A—200A。    雷德伺服驱动器及配套电机应用于弹簧机上,设备所生产出来的弹簧完全符合要求,生产速度最快可达500个/分钟,深得用户肯定。之前该厂家采用的是日本某知名品牌伺服,但成本较高。我司坚持欧洲技术,中国制造的原则,且我司伺服驱动器及电机性能,处于国内领先水平。目标为客户提供最具性价比的产品。
